Descripción
CARACTERÍSTICAS TÉCNICAS

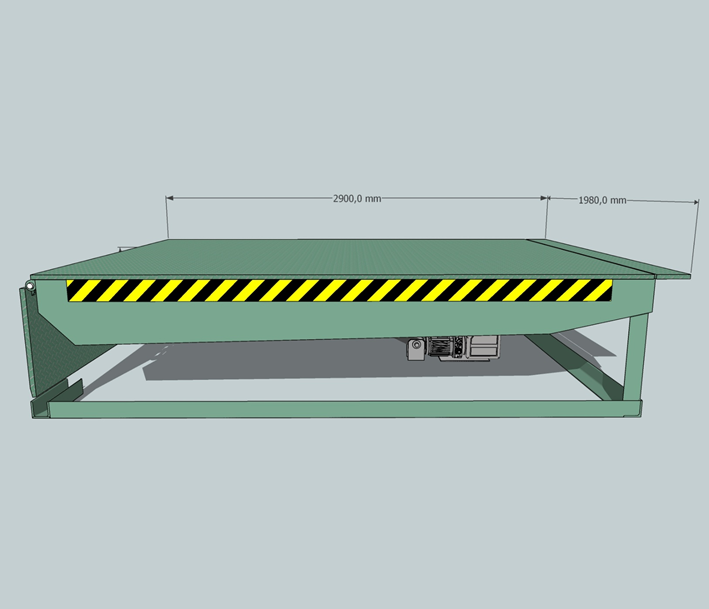

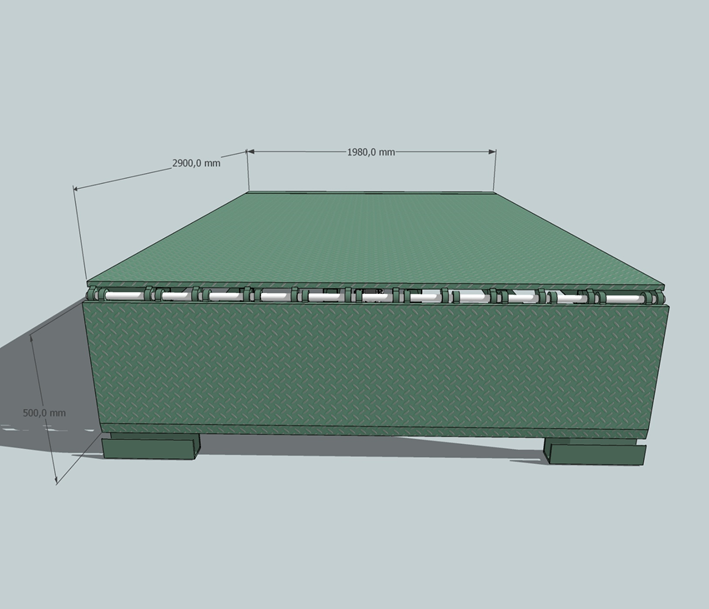

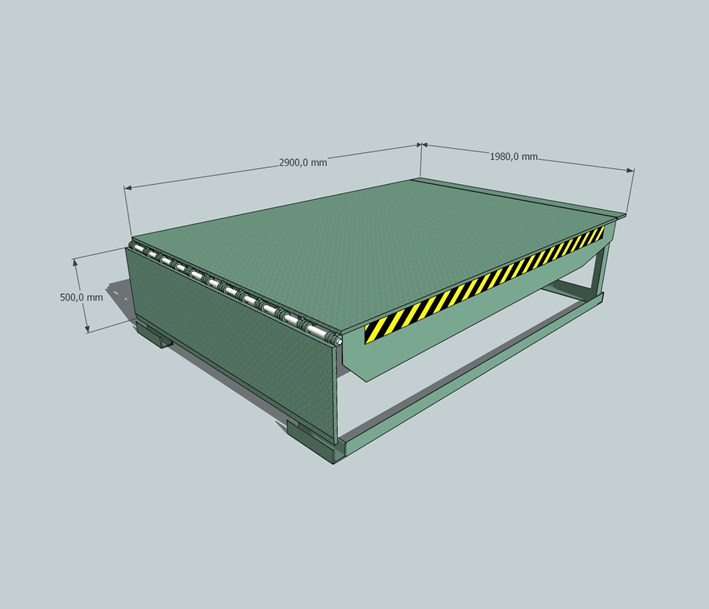

Tamaño de cubierta: 2000 mm de ancho x 2900 mm de largo + labio 450 mm.
Capacidad: Rango de servicio: 400 mm por encima del nivel de anden y 300 mm por debajo del nivel de anden.
Proyección mínima: 300 mm (entendiéndose como proyección la distancia que la pestaña se extienda mas allá de los paragolpes).

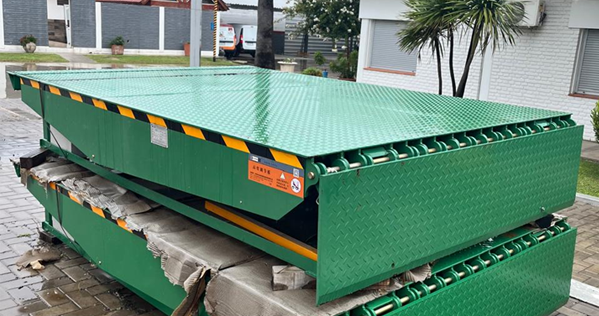

Rampa o cubierta: Formada por una plancha de acero del tipo semilla de melón con un espesor de 1⁄4″, reforzada por vigas de acero flexible montadas debajo de la planchada principal.
Dicha cubierta cumple con los requisitos de torsión necesarios para permitir que la misma se flexione sin que el borde posterior se eleve del nivel de anden, por lo que está provista de bisagras en dicho borde.
Pestaña: La pestaña esta formada por una plancha de acero antideslizante de 1⁄2″ y la misma es extendida a través de un cilindro hidráulico.

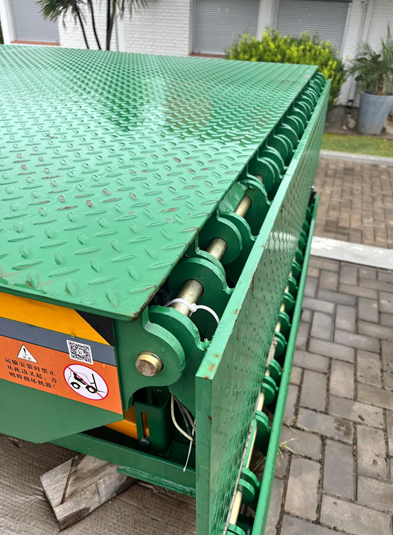

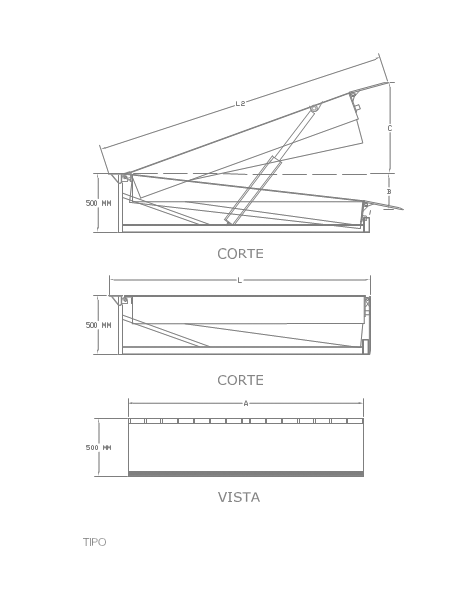

Submarco: Submarco completo de 600 mm de profundidad. La porción trasera del submarco esta formada por parantes que componen las bisagras del borde posterior de rampa.
La porción delantera formada por un cuerpo en ángulo unido a la porción trasera por refuerzos longitudinales. Dos descansos para soportes de rampa soldados al cuerpo en ángulo.
Sistema hidráulico: La rampa es activada por un cilindro hidráulico .El mismo esta conectado al submarco de forma tal que al extenderse empujen la rampa hacia adelante y hacia arriba.
Motor y controles: Motor hidráulico de 1,5 HP, 3 fases y 230/380 volts. La caja de control contiene arrancador de motor en gabinete stanco.
El nivelador es activado por un único botón.
Acabado: Todas las secciones de la unidad serán entregadas limpias y pintadas.
Bumpers o paragolpes: Cada unidad incluye 1 juego compuesto por dos paragolpes de trabajo pesado a ser colocados sobre el frente del andén.
